【基本参数】
| 品 牌： | 戴森 |  |
| 产品名称： | OM烟囱防腐涂料 | |
| 产品型号： | OM | |
| 包装规格： | 底漆：28kg/组，面漆：30kg/组 | |
组份配比： | 底漆：25:3；面漆：25:5 | |
| 漆膜颜色： | 灰色、黑色、其它各色 | |
| 施工方式： | 喷涂 辊涂 刷涂 |
【产品描述】
OM烟囱防腐涂料是由耐高温树脂、其它改性树脂、耐酸性颜料填料、助剂、溶剂等与固化剂配套组成双组份防腐涂料。
【主要特性】
◆漆膜坚韧具有优良的附着力、柔韧性、耐磨性和抗冲击性等物理性能。
◆良好的耐酸性、耐温性、耐溶剂性、耐酸性、耐碱性、耐海水性、耐盐雾性等防腐性能。
◆较高的防腐性与良久性。
【用 途】

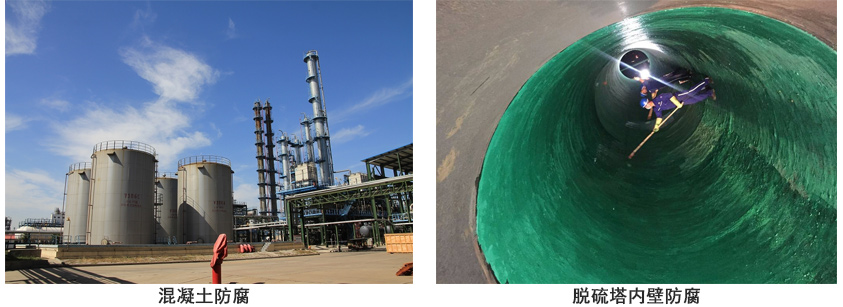

适用于电厂、化工厂等烟囱烟道，脱硫塔内壁防腐涂装。
【基本参数】
| ◆比重： | 约1.20kg/L（混合后） |
| ◆干膜厚度： | 约50um |
| ◆理论用量： | 约180g/m²(以50um干膜计，不含损耗) |
| ◆闪点： | 约29ºC |
| ◆干燥时间: | 表干≤1h，实干≤24h，干燥7d |
| ◆熟化时间: | 0.5h(23℃±2℃) |
| ◆适用期: | ≤8h（23℃±2℃） |
| ◆涂装施工： | 无气喷涂、空气喷涂、辊涂 |
◆复涂间隔时间：
| 底材温度 | 5℃ | 20℃ | 30℃ |
| 短 | 32h | 16h | 8h |
| 长 | 7d | 7d | 7d |
【技术参数】《DL/T901-2004 火力发电厂烟囱（烟道）内衬防腐材料》
项目 | 指标 |
粘度（涂4杯）≥S | 60 |
干燥时间：表干≤ | 4 |
干燥时间：实干≤ | 24 |
附着力，级≤（钢板或与混凝土） | 1 |
柔韧性，mm≤ | 1 |
耐冲击性，kg cm | 50 |
耐酸性40%硫酸溶液浸泡40d | 涂层没有裂纹、气泡、剥落 |
耐热性（250℃4h) | 涂层没有裂纹、气泡、剥落 |
耐水性（常温浸水30d) | 涂层没有裂纹、气泡、剥落 |
【建议涂装道数】
没有气喷涂1道，涂刷或者辊涂1-2道。
【施工配套】
OM烟囱防腐底漆+OM烟囱防腐面漆
【施工条件】
◆底材温度须高于3℃，相对湿度须小于85%。
◆被涂底材温度低于5℃时，固化反应停止或变慢，因此建议不能进行施工。
【涂装施工】
施工方式 | 喷嘴口径 | 喷出压力 | 稀释比例 |
无气喷涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm²-250kg/cm²） | 0-5% |
空气喷涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm²-4kg/cm²) | 10%-15% |
辊 涂 | / | / | 5%-10% |
稀 释 剂 | 耐酸漆系列专用稀释剂 | 耐酸漆系列专用稀释剂 | 耐酸漆系列专用稀释剂 |
注意事项：
◆本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。
◆涂覆和使用本产品的一切工作都必须根据各种有关的卫生、安全和环保法规与标准进行。
◆如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
包 装：
◆甲组份（漆）：25kg桶装
◆乙组份（固化剂）：3kg桶装、5kg桶装
贮 存 ：
存放于通风干燥处，避免日光暴晒，有效贮存 12个月，超过贮存期，经检验合格仍可使用。
